support

サポート情報

 エドガンで最も気になっていたメンテナンス・サポートについて、ちょっとばかり、でも大きな進展がありました。

 これまでは、何かが故障したら・・・お店で人質となっているエドガンからパーツ取りするのかなぁ・・・しかしながら何か一つパーツを取ればお店のマタドールが1本使えなくなるのも厳しそうだなぁ・・・と思っていました。

 そんなところ、前から欲しかったメンテナンスに必要なパーツが、エドからお店に送られて送られてきました。これで、かなり安心してエドガンを使用できる状態になったといえます。

 お気に入りのエドガンを安心して使える・・・私としては・・・大変うれしいです!!
さっと見て写真を撮ってきましたので、ご紹介です。

 結構苦労して入手しているので、基本的にお店でのメンテ専用で、単品の販売はありません(Oリング、ガスケットはあり?)。

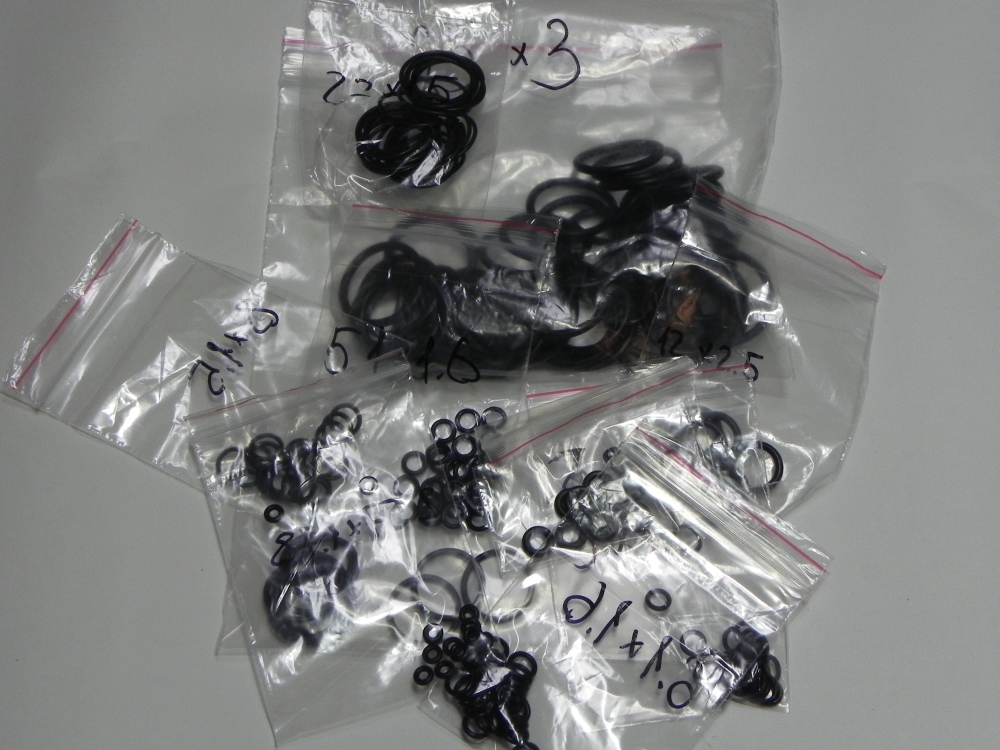

O-リング




 一番必要になる可能性のあるもの・・・それはやはりOリングでしょう。マタドールに使われているものは全部ありそうですので、ひとまずは安心です!

 マタドールに使われているすべてのOリングは、セットまたは単品でお店から購入可能です。一番目に交換が必要になるのは抜き差しする充填プローブのOリング、2番目はボルトシールのOリングだと思いますが、必要になったときはお店に問い合わせてみてください。

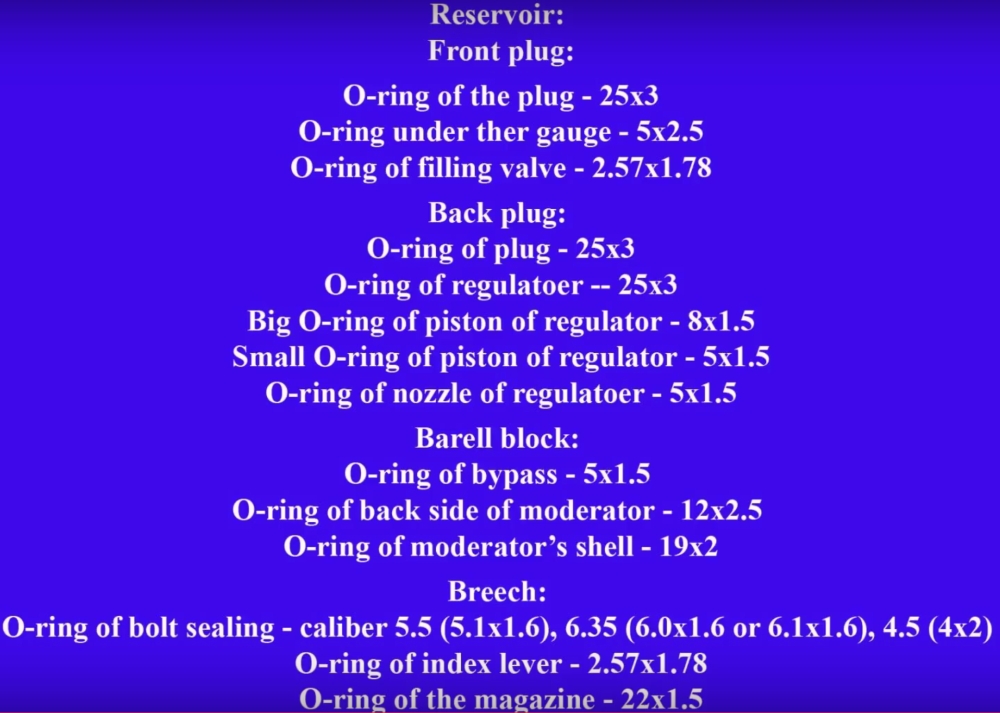

O-リングのリスト




 Oリングのサイズは内径×線径で表記されています。
タンクのマズル側:
 ・前側プラグ 25×3
 ・圧力ゲージ 5×2.5
 ・充填バルブ 2.57×1.78
タンクのブリーチ側:
 ・プラグ、レギュレータ 25×3(3コ)
 ・レギュレータ 8×1.5、5×1.5(2コ)
バレルブロック
 ・バイパス 現在ここは金属ガスケットです。
 ・シュラウド部 12×2.5、19×2
ブリーチ
 ・ボルトシール 5.5mm:5.1×1.6
         6.35mm:6.1×1.6または6.0×1.6
 ・インデックスレバー 2.57×1.78
 ・マガジン 22×1.5
充填プローブ
 ・プローブ 5.1×1.6(2コ)

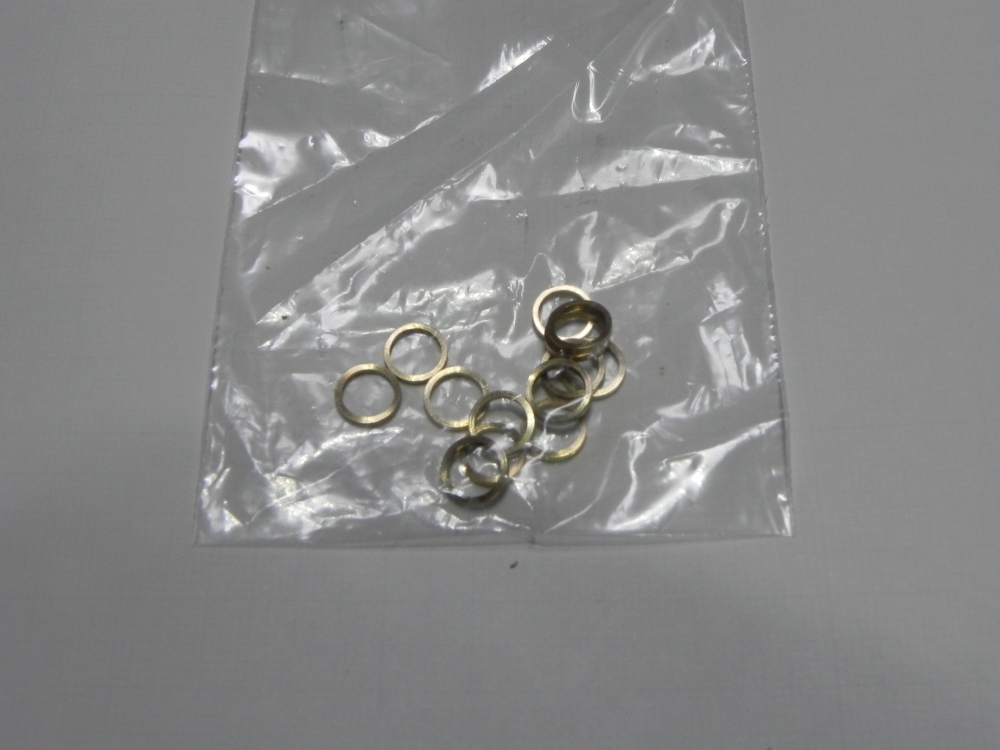

ガスケット




 ブリーチとシリンダー部のガスケットです。

 これもメンテナンス時は分解する可能性のあるところなので、あれば安心です!

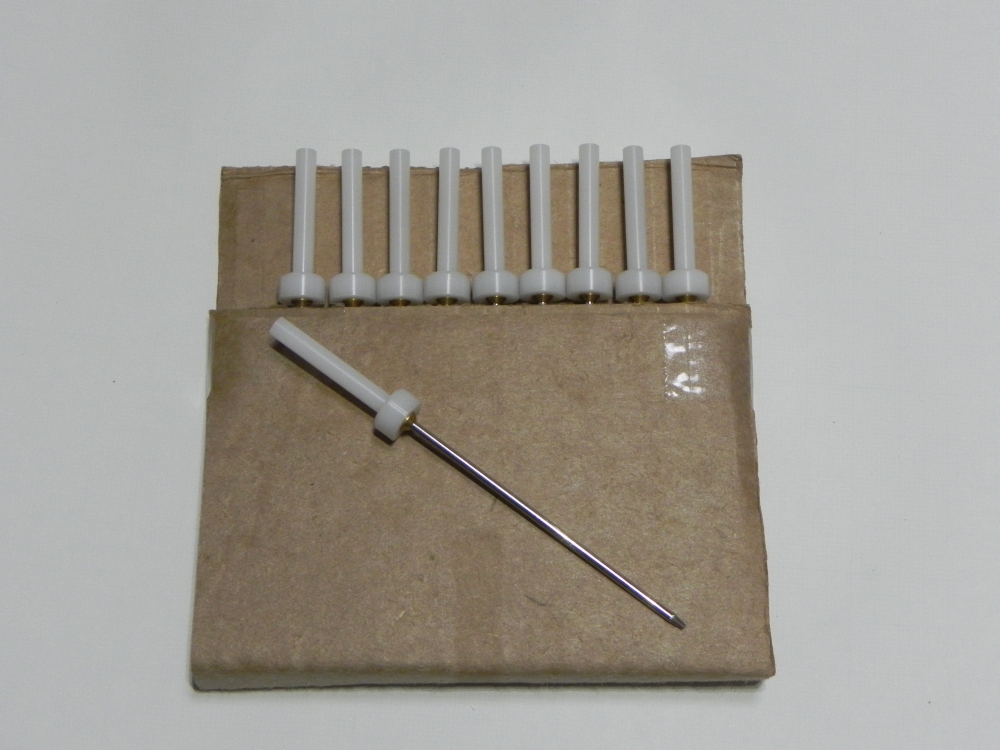

バルブ




 一番負荷がかかる部品で心配なのは、おそらくバルブです。

 バルブで問題があったのは、私が知る範囲では旧バージョンの30口径で、現在バルブが心配なマタドールはないという認識ですが、とりあえずこれだけあれば問題ないでしょう!

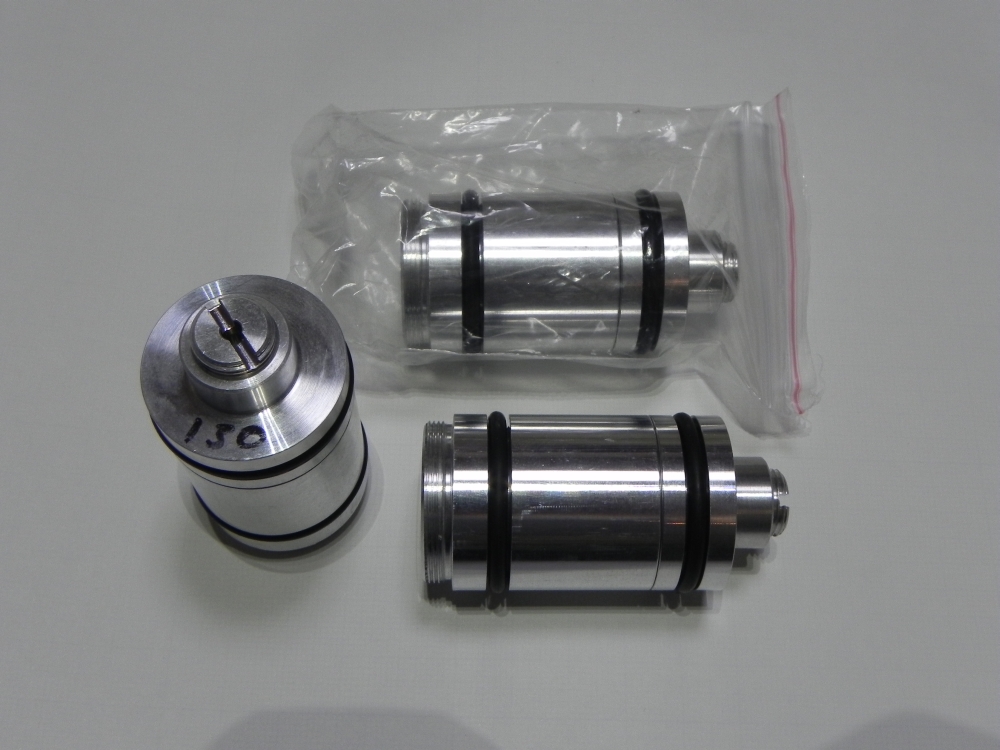

レギュレータ




 言わずと知れたエドガンの心臓部!レギュレータです。
 壊れることないと思いますが・・・万一に備えて!

 130barにプリセットされているようです。

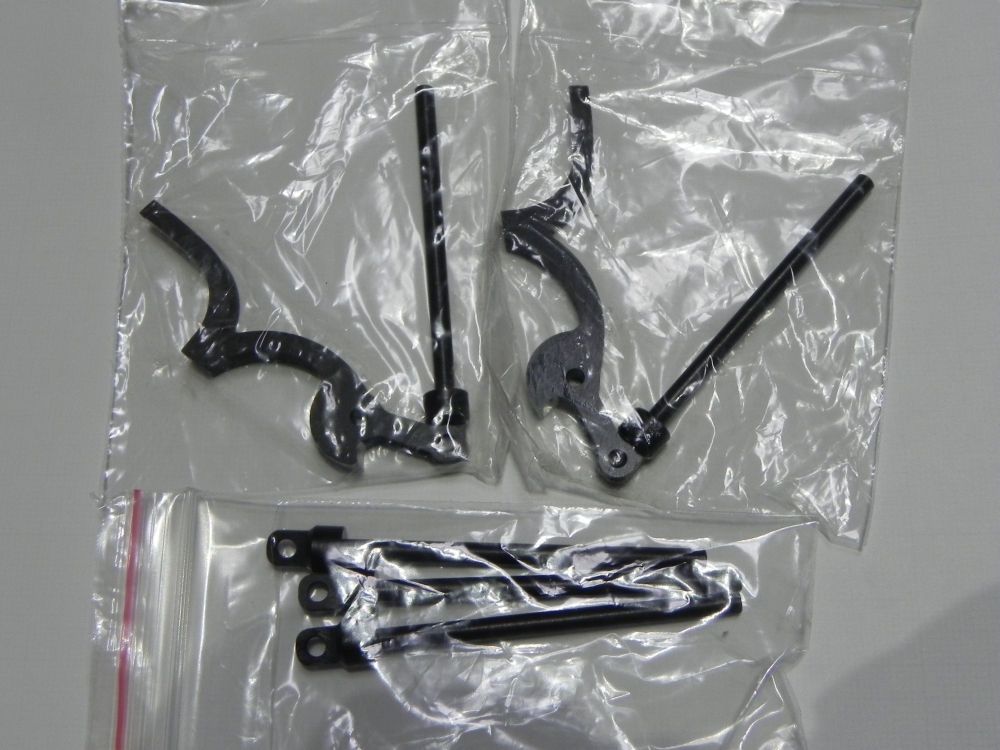

ハンマー




 これが壊れたという話は聞きませんが、ハンマーです。

 ものすごくシンプルです。

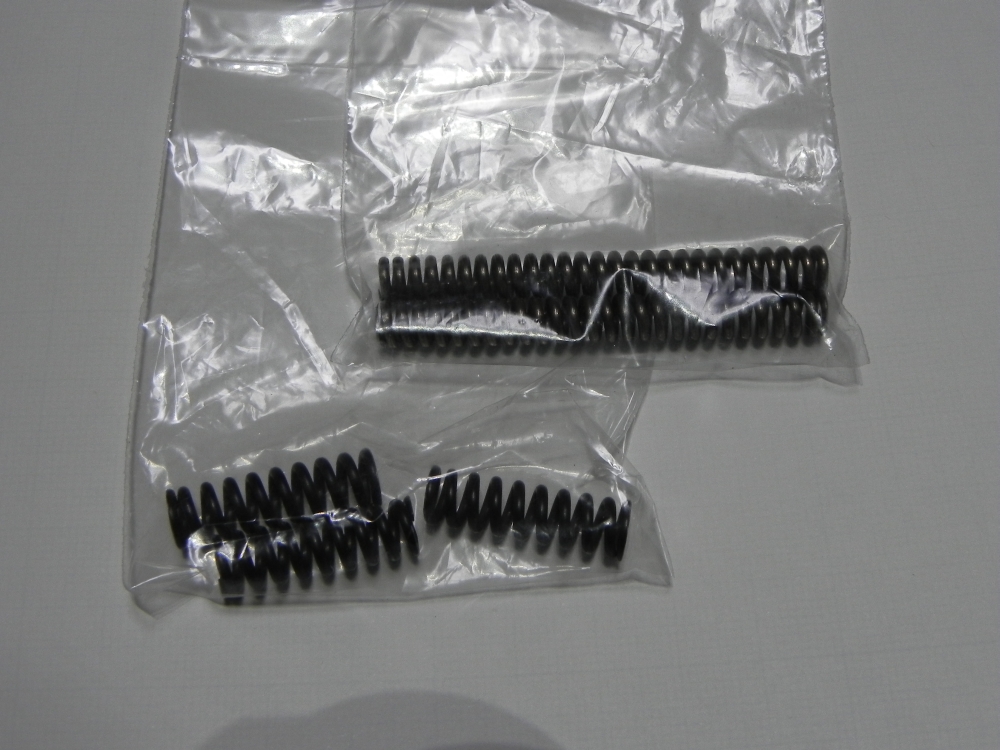

ハンマー・スプリング




 スプリングです。一応念のためといったところでしょうか。

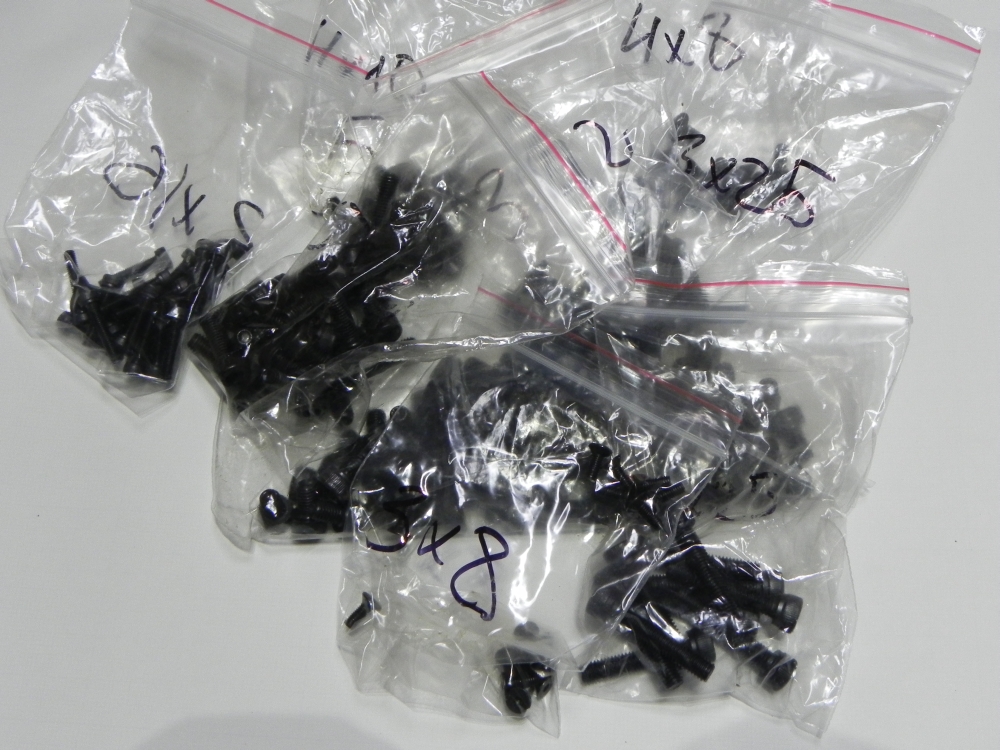

ボルト


 ボルトもメンテナンス時は取り外しをするので、予備があれば安心です。

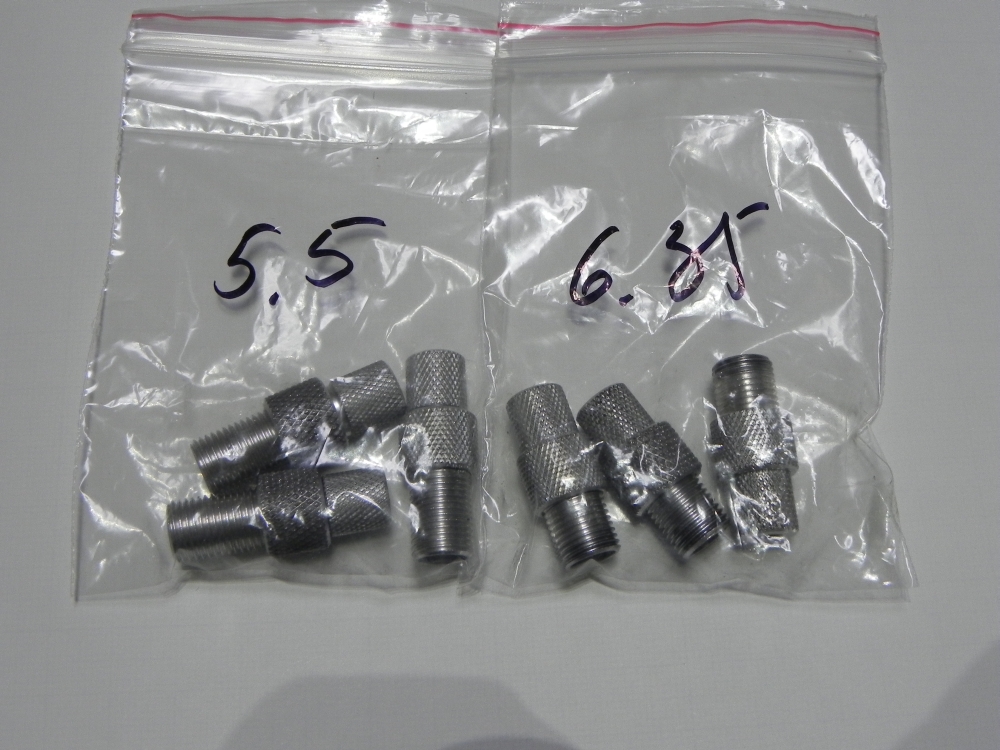

スプリング・テンション・アジャスター




 ハンマー・スプリング・テンション・アジャスターです。調整部品なので予備があれば安心であることは間違いないですが、可動部品ではないので、壊れることはないでしょう。

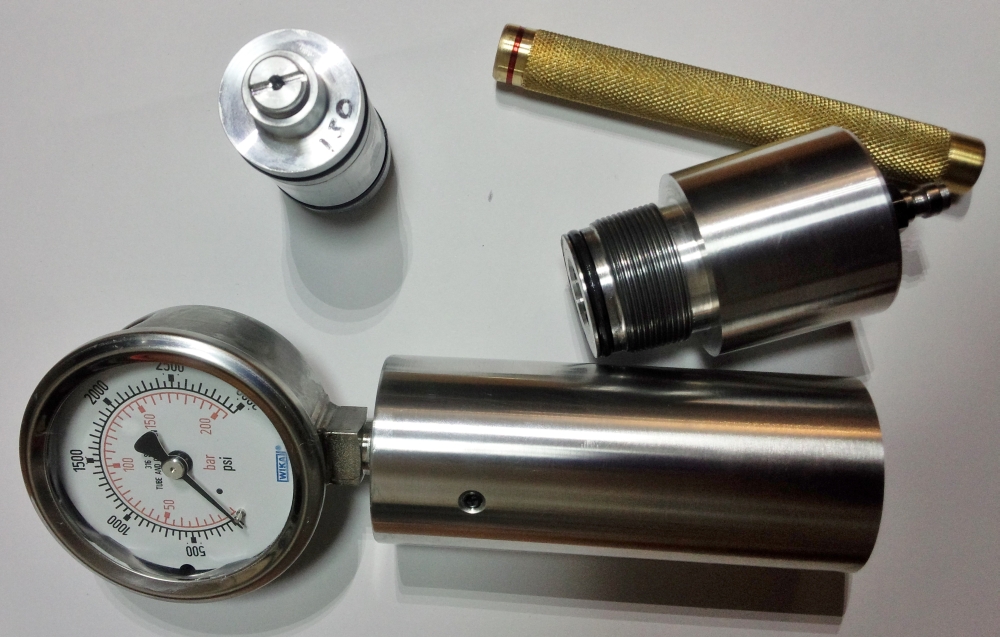

レギュレータ・セッター


 お店に遊びに行くと、マタドール用のレギュレータ・セッターが来ていました。
メンテナンス時に、正確に130barに合わせることが出来ます。

 これで、ほとんどの消耗品と調整品のメンテナンスが出来るようになったといっていいでしょう!

予備マガジン




 エドのマガジンのプラチック化が成功したようで、お店にプラスチックマガジンが入荷しました。射場も含めて200発ぐらい使用しましたが、使い心地はなかなかいい感じでしたので、正式に販売されることになりました。

左:元々付属していたアルミマガジン
 千発ぐらい使用しています。どうしてもすれが出てきます。

右:プラスチックマガジン
 今のところ200発ぐらいです。穴埋めは白と黒を使い分け
 る意味もあまりないようで、全部白になっています。

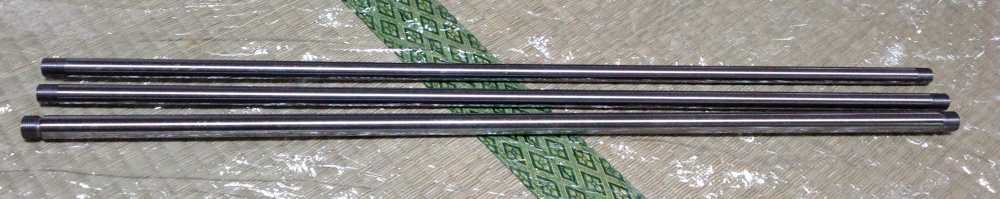

 バレル




 エドがロターワルサー社と共同開発し、エドガン特注品として作られているバレルです。マタドールが特別に高い精度を出すための企業秘密の込められた部品だと思いますが、それが予備品としてお店に入ってました。もちろん、エドとの信頼関係により、マタドールに何かあったときの交換にしか使えないでしょう。
 上から、22口径と25口径と・・・一回り太い??口径です。今度よく見てみたいものです。

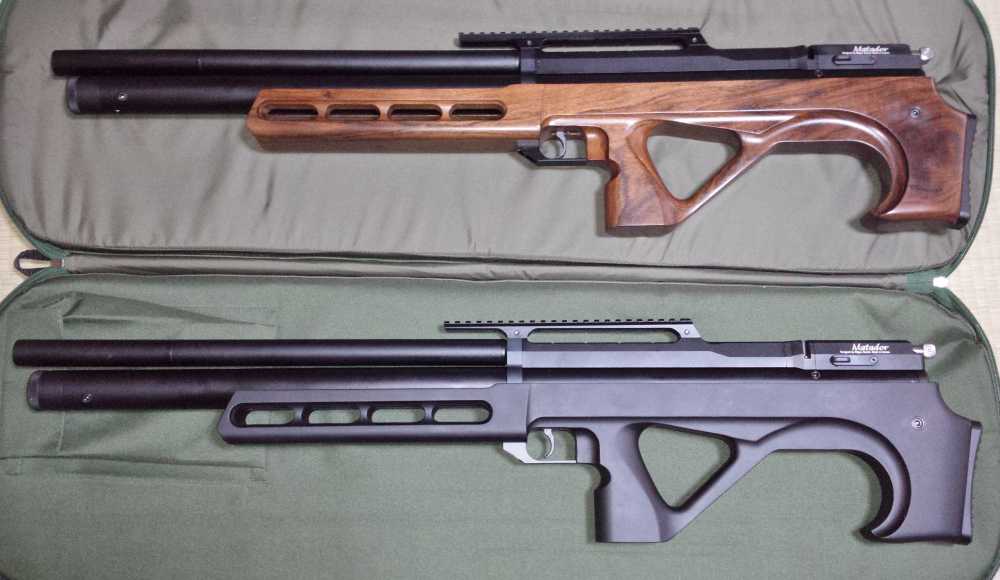

ストック


 ウォールナットとブラックストックバージョンです。
 ブラックはウォールナットより手へのあたりは柔らかく、滑りにくい感じでした。ウォールナットとブラックは、好みの分かれるところですね。私自身は、最近、オイル仕上げのウォールナットもかなり気に入っています。
 ストックは予備があれば、単体での購入も可能みたいです。
